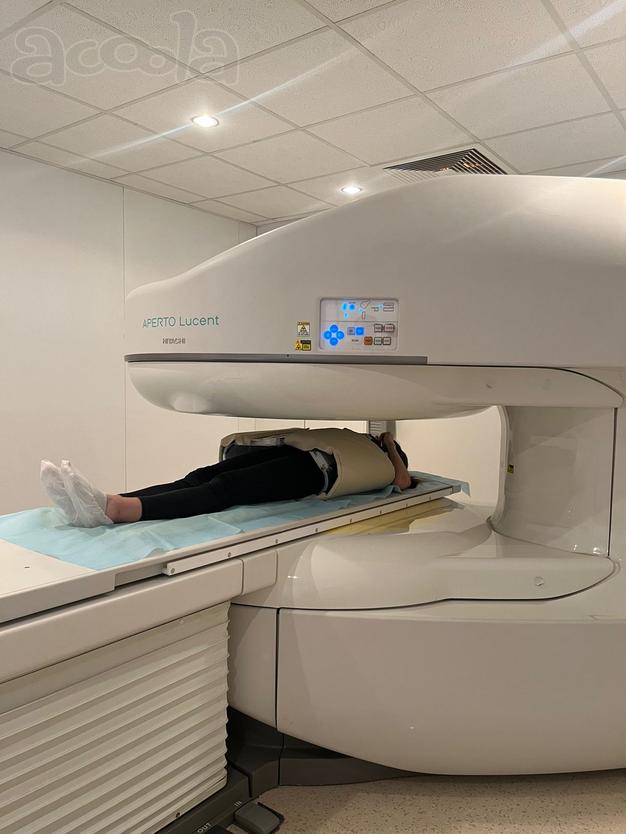

Аппарат МРТ находится в работающем медицинском центре. Можно приехать посмотреть, можем отправить доп. фото и видео.
Магнитно-резонансный томограф HITACHI Aperto Lucent 0.4T
Aperto Lucent - наиболее технологически совершенная разработка МРТ с использованием
постоянного магнита. Особенности МРТ Hitachi Aperto Lucent 0,4T
Система постоянного магнита:
Открытый С-образный постоянный магнит с вертикальным полем и с интегрированной
передающей радиочастотной катушкой, оснащенный пассивной и активной автоматической
системами шиммирования. Открытая конфигурация магнита обеспечивает максимальное
удобство для пациента и исключает клаустрофобию. Магнит оснащён системой компенсации
от помех, возникающих от вихревых токов, дающих магнитное поле противоположное по
направлению к основному полю. Позволяет получать качество изображение как на
высокопольных МРТ за счёт системы градиентного магнитного поля.
Преимущества МРТ Hitachi Aperto Lucent с магнитным полем 0.4T
Полюса гентри соединены друг с другом лишь одной опорой, благодаря чему просвет
апертуры открывается на 320°, что позволяет перемещать стол с пациентом в
поперечном направлении внутри гентри на 300 мм.
Для работы томографа необходимо 10кВт.
Минимальные размеры помещения
Комната магнита- 4.0 х 5.0 м
Техническая комната- 2.0 х 3.0 м*
Комната оператора- 3.0 х 5.0 м
Высота потолков - на менее 2.4 м
Общая минимальная площадь под оборудование-31.34м
Год выпуска 2013.
Исходные данные:
Потребляемая мощность максимальная: 10 КВА
Потребляемая мощность номинальная: 8 КВА
Потребляемая мощность в режиме STANDBY: 3 КВА
Режим работы: 12 часов в сутки.
Коэффициент сменности: 0.5 (5% времени- максимальное потребление, 45%- номинальное
потребление, 50%- режим STANDBY )
Расчёт:
Потребление за сутки:
0.6ч. - 10 КВА,
11.4ч. - 8 КВА,
12ч. - 3 КВА
Итого: 0.6х10+11.4x8+12x3=133.2 КВА в сутки.
Среднее за час: 133.2/24=5,55 КВА/ч. или 5.55-20%=5.44 КВТ/ч.
С учетом климатики: 5.44+20%=6.53 КВТ/ч.
Таким образом:
Среднее потребление за час: 6.53 КВТ/ч.
Среднее потребление за сутки: 156.7 КВТ/сут.
Требования к электропитанию:
1. Напряжение питания одна фаза, переменный ток 200В ±10%, 8кВА
2. Номинальная частота 50/60Гц±1%
3. Потребляемая мощность в среднем 3кВт
4. Заземление тип D, (не более 10 Ом)
